En los equipos de video modernos nos encontramos con una serie de salidas en audio y video, los cuales ofrecen prestaciones diferentes según su tipo, entre las salidas encontramos actualmente las siguientes:
-Fibra Óptica
La fibra óptica es un medio de transmisión, empleado habitualmente en redes de datos, consistente en un hilo muy fino de material transparente, vidrio o materiales plásticos, por el que se envían pulsos de luz que representan los datos a transmitir. El haz de luz queda completamente confinado y se propaga por el interior de la fibra con un ángulo de reflexión por encima del ángulo límite de reflexión total, en función de la ley de Snell. La fuente de luz puede ser láser o un led.-Salida de video compuesto.
Cable que utiliza.
-Salida de Video Compuesto
(RCA)
Esta salida de video es la que menor resolución (calidad de la imagen) nos ofrece, debido a su forma de enviar las señales hacia el televisor, pues en ella se encuentran mezcladas las señales de Croma, luminancia, sincronía vertical y horizontal, cuando las señales se mezclan es mas difícil separarlas y al hacerlo estas tienden a deformasen, con lo cual se obtiene una imagen de menor calidad, también se tiene la limitación del formato de televisión del país en que habitemos, por ejemplo un televisor en formato PAL tiene mas definición que un televisor en formato NTSC.
Esta salida de video es la que menor resolución (calidad de la imagen) nos ofrece, debido a su forma de enviar las señales hacia el televisor, pues en ella se encuentran mezcladas las señales de Croma, luminancia, sincronía vertical y horizontal, cuando las señales se mezclan es mas difícil separarlas y al hacerlo estas tienden a deformasen, con lo cual se obtiene una imagen de menor calidad, también se tiene la limitación del formato de televisión del país en que habitemos, por ejemplo un televisor en formato PAL tiene mas definición que un televisor en formato NTSC.
Cable que se utiliza.
%2Ba%2BRCA(m)%2B5%2Bm.jpg)
-Salida de Súper video
Esta salida envía las señales de Croma y Luminancia de manera separada, posee cuatro terminales de los cuales dos son conexión a tierra y los otros dos son la Terminal de Croma y la otra de Luminancia, cuando las señales viajan de manera separada estas se reproducen mejor, con lo cual se puede observar una imagen de mayor calidad y de colores mas intensos en comparación con la salida de video compuesto, el problema es que suele venir en televisores de gama media o gama alta.
Esta salida envía las señales de Croma y Luminancia de manera separada, posee cuatro terminales de los cuales dos son conexión a tierra y los otros dos son la Terminal de Croma y la otra de Luminancia, cuando las señales viajan de manera separada estas se reproducen mejor, con lo cual se puede observar una imagen de mayor calidad y de colores mas intensos en comparación con la salida de video compuesto, el problema es que suele venir en televisores de gama media o gama alta.
Cable que se utiliza.

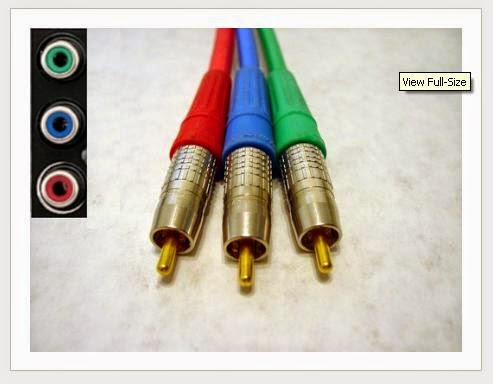

-Salida de video por componentes
En esta salida de video que se obtiene a través del video RGB, el cual se divide en tres componentes Y Pb Pr, la señal Y es la luminancia (nivel de luminosidad) la componente Pb transporta la diferencia entre el color azul respecto a la luminancia, y la componente Pr transporta la diferencia entre el color rojo y la luminancia, esta salida provee una resolución de 480lineas que pueden ser de barrido entrelazado o progresivo.
Cable que se utiliza.
-Salida de video HDMI
En la actualidad esta es la mejor salida de video, puede funcionar básicamente con resoluciones HD de 720p o FULL HD de 1.080p, este puerto esta siendo utilizado ampliamente por los equipos de video actuales como DVD, BLU RAY, X-BOX, PLAY STATION, cámaras de video entre otros, su sigla significa (High Definition Multimedia Interface) lo que en español seria interfase multimedia de alta definición, el video es transmitido de manera digital y luego decodificado para ser tratado por los circuitos de video del televisor, este puerto es común solo en los televisores de tecnologías modernas como los LCD, PLASMA y LED.
Cable que se utiliza.
-Salida de audio derecho e izquierdo
El sonido real es estereo en múltiples canales, pues el sonido puede provenir de diferentes direcciones, el sonido estereo no es ninguna novedad surgió comercialmente en los años 60’s, pero curiosamente no se le da un buen uso por parte de las personas, ya que aun teniéndose equipos con sonido estereo, muchas veces se reproducen con sonido monofónico.
Cable que se utiliza.
-Salida Coaxial
Esta salida de audio es del tipo digital, por ella se transportan de manera codificada el sonido con formato 5.1 (5 parlantes mas un Subwoofer), el inconveniente es que se debe tener un amplificador u otro equipo de audio que tenga esta entrada para poder reproducir el audio que nos ofrece esta salida.
Cable que se utiliza.
-Salida de VGA
Video Graphics Array (VGA), Adaptador Gráfico de Video se utiliza para denominar: a una pantalla de computadora analógica estándar; a la resolución 640 × 480 píxeles; al conector VGA de 15 contactos D subminiatura; a la tarjeta gráfica que comercializó IBM por primera vez en 1988.
Cable que se utiliza.
Referencias: http://es.wikipedia.org/wiki/ (Salidas de video y audio)
Video de diferents salidas.
